Mallas Ty-Rod

Mallas Metálicas para Cribado tv-rod

Reduce taponamientos

Cuando la humedad, la arcilla o las partículas cercanas al tamaño de corte se quedan en la abertura, la criba pierde área útil. Aumentan las limpiezas, baja el flujo y la producción se vuelve inestable.

Las mallas Ty-Rod usan aberturas rectangulares alargadas y un tejido de triple enlace. Los tramos de alambre tienen una leve acción de resorte que ayuda a desprender las partículas retenidas. Así puedes mantener el paso del material y reducir las paradas de limpieza, siempre que la configuración corresponda a tu proceso.

Material Aceros al carbono SAE/AISI 1006 a 1070
Tejido Abertura rectangular alargada con triple enlace
Configuración Grado de acero, calibre, abertura, medidas y sentido del tejido según el material y la criba

Menos taponamientos

Los tramos libres del tejido flexionan con la vibración y ayudan a soltar las partículas que intentan quedarse en la abertura.
Beneficio: reduces el tiempo dedicado a limpiar la malla y mantienes ciclos de trabajo más continuos.

Mayor paso de material

La abertura alargada ofrece más espacio libre para el paso del material que una abertura cuadrada equivalente.
Beneficio: puedes mejorar la capacidad de procesamiento cuando el flujo tiene más peso que una separación de máxima precisión.

Configuración según el flujo

El largo de la abertura puede orientarse de acuerdo con el sentido en que avanza el material y el resultado de cribado esperado.
Beneficio: equilibras capacidad, paso de material y control granulométrico según las condiciones reales de la planta.

Selección basada en tu operación

La abertura por sí sola no define el desempeño. También deben revisarse la humedad, la forma de la partícula, el tamaño de alimentación, la capacidad y el sistema de tensión.
Beneficio: reduces el riesgo de instalar una malla que se tape, deje pasar material fuera de medida o se desgaste antes de tiempo.

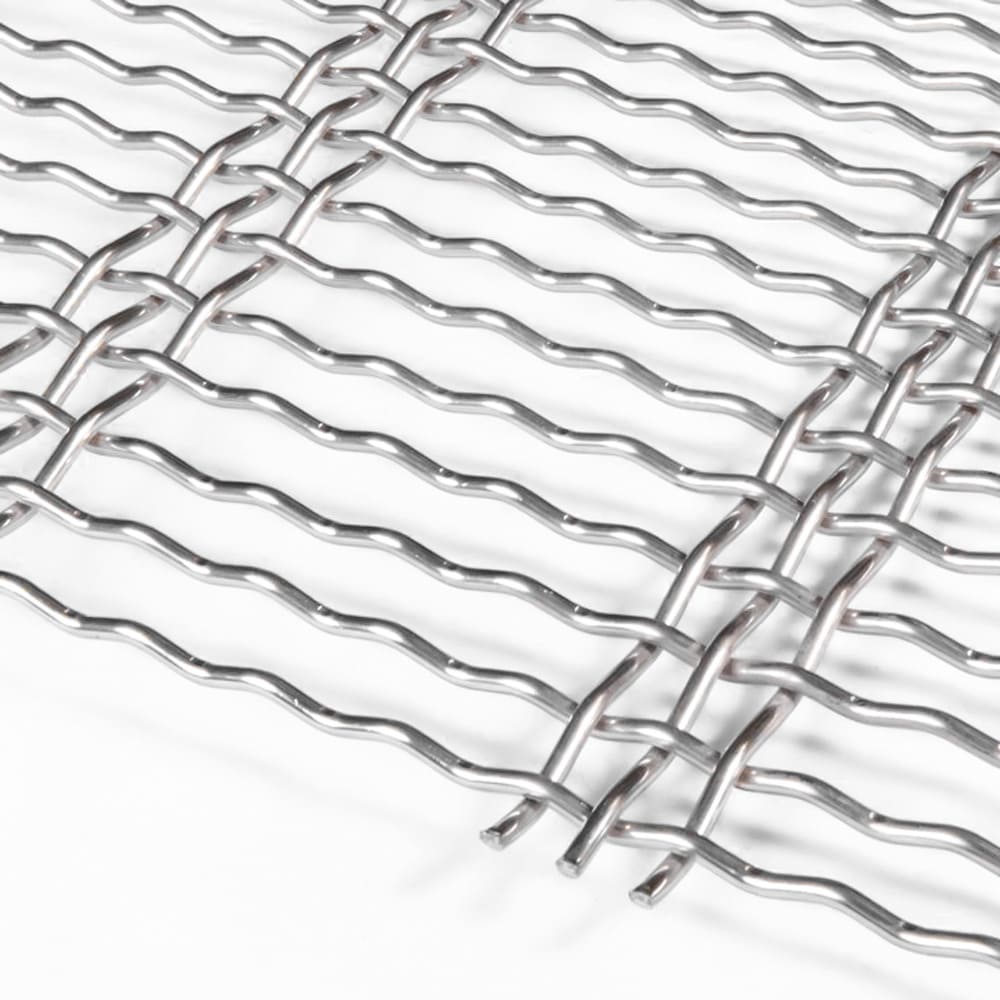

Mallas TY-Rod, tv rod, tv-rod
NO COMPRES UNA MALLA SOLO POR LA ABERTURA

La humedad, la abrasión, el tamaño de alimentación y la capacidad pueden convertir una elección aparentemente correcta en taponamientos, desgaste prematuro y material fuera de medida.

Déjanos tus datos y valida la configuración antes de comprar.

    Ellos ya optimizan su producción con Inalcribas

    Antes de elegir una malla, valida el material, el corte requerido
    y la capacidad que debe sostener tu proceso.

    APLICACIONES DE LAS MALLAS TY-ROD

    Las mallas Ty-Rod también conocidas como malla criba tipo TV / malla TV Rod, son ideales cuando la humedad, la arcilla o las partículas cercanas a la abertura reducen el área útil de cribado.
    No reemplazan todos los tejidos: se eligen cuando necesitas mantener el flujo sin perder de vista la granulometría final.

    Agregados

    Cribado de arena, grava y material triturado con humedad, arcilla o finos adherentes.
    Impacto: ayuda a mantener más aberturas activas y reduce las paradas para retirar material acumulado.

    Concretos

    Clasificación de arenas y agregados que alimentan procesos de concreto y presentan variaciones de humedad.
    Impacto: favorece una alimentación más continua cuando una malla convencional se tapa con frecuencia.

    Asfalto

    Cribado de agregados húmedos o con partículas cercanas al tamaño de corte.
    Impacto: mantiene el flujo hacia las etapas siguientes y reduce interrupciones causadas por la limpieza de la superficie.

    Mineral y Carbón

    Separación de carbón, minerales y finos con humedad, arcilla o tendencia a adherirse.
    Impacto: ayuda a recuperar área útil de cribado y a sostener la capacidad durante jornadas exigentes.

    Coque y materiales granulados

    Aplicaciones donde la forma de la partícula o su cercanía al corte bloquean una abertura cuadrada.
    Impacto: la abertura alargada facilita el paso, previa validación de la granulometría permitida.

    Salineras y molienda de sal

    Clasificación de sal por tamaño cuando la humedad o las partículas cercanas al corte reducen el paso por la malla.
    Impacto: ayuda a mantener el flujo del producto, previa validación del grado de acero frente a la humedad y la corrosión del proceso.

    Agroindustria

    Limpieza y clasificación de granos y semillas cuando su forma requiere aberturas alargadas para separarlos por tamaño.
    Impacto: facilita una clasificación continua, siempre que el material de la malla cumpla los requisitos del producto y del proceso.

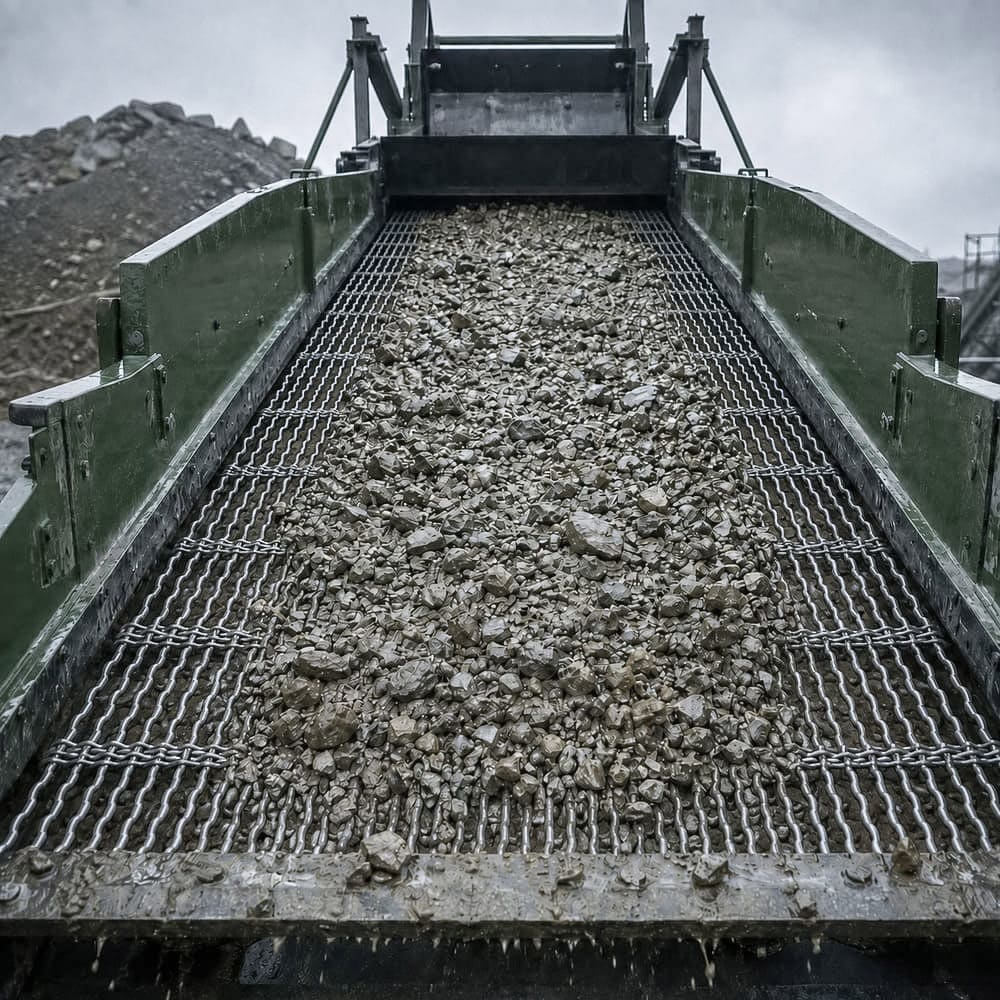

    mallas ty rod, TV-ROD, tv rod, TV-ROD

    ¿Malla trenzada convencional o malla Ty-Rod?

    No existe una malla mejor para todos los materiales. La elección depende de la humedad, la forma de la partícula, el corte requerido y la capacidad que debe mantener la criba.

    CriterioMalla trenzada convencionalMalla Ty-Rod
    Tipo de abertura Abertura cuadrada que prioriza una clasificación más precisa. Abertura rectangular alargada con tejido de triple enlace.
    Objetivo principal Mantener un corte uniforme cuando el material fluye sin bloquear las aberturas. Favorecer el paso del material cuando el taponamiento reduce el área útil de cribado.
    Material húmedo o pegajoso Puede acumular material cuando hay humedad, arcilla o partículas cercanas al tamaño de corte. Sus tramos libres flexionan con la vibración y ayudan a desprender partículas retenidas.
    Comportamiento ante el taponamiento Depende de la abertura, la alimentación, la humedad, la inclinación y la vibración de la criba. Puede reducir el bloqueo cuando la causa está relacionada con humedad, finos adherentes o partículas cercanas al corte.
    Control granulométrico La abertura cuadrada ofrece mayor control del tamaño en ambos sentidos. La abertura alargada puede permitir el paso de partículas según su forma y orientación; debe validarse antes de fabricar.
    Capacidad de paso Adecuada cuando la precisión del corte tiene prioridad sobre el aumento del flujo. Ofrece mayor espacio libre para mantener el material en movimiento, según la abertura seleccionada.
    Limpieza de la superficie Puede requerir limpiezas frecuentes cuando las aberturas se bloquean. Puede reducir la frecuencia de limpieza, pero no elimina por completo el taponamiento.
    Desgaste Depende del acero, el diámetro del alambre, la abrasión, el impacto y la tensión. También depende del acero, el calibre, la abrasión, el impacto y la configuración seleccionada.

    PREGUNTAS FRECUENTES SOBRE MALLAS TRENZADAS

    Resuelve las dudas técnicas que conviene aclarar antes de definir la abertura, el alambre y las medidas de tu malla.

    ¿Para qué materiales se recomiendan las mallas trenzadas?

    Son apropiadas para clasificar agregados, arenas, gravas, carbón, coque, caliza y otros materiales secos o de flujo libre. La configuración debe responder al nivel de abrasión, tamaño de alimentación, capacidad y granulometría requerida.

    ¿Cómo se define la abertura adecuada?

    La abertura se selecciona según el tamaño final que necesitas obtener, la forma de las partículas y la tolerancia de material fino o sobredimensionado. Aunque existen aberturas entre 3 y 120 mm, la elección debe considerar también el comportamiento del material y las condiciones del equipo.

    ¿Por qué se utiliza acero de alto carbono AISI 1070?

    Porque ofrece la dureza y resistencia necesarias para trabajar con materiales abrasivos y soportar la vibración constante del cribado. Su duración también depende de una tensión correcta, del estado de los apoyos y de las condiciones reales de operación.

    ¿Qué diámetro de alambre debo elegir?

    El rango disponible va de 2 a 12,5 mm. Un alambre más delgado proporciona mayor área abierta y facilita el paso del material; uno más grueso ofrece mayor resistencia al desgaste y al impacto. La selección busca equilibrar capacidad, precisión y vida útil.

    ¿Las mallas trenzadas funcionan con materiales húmedos o pegajosos?

    Pueden trabajar con ciertos niveles de humedad, pero los finos húmedos, la arcilla o las partículas cercanas al tamaño de corte pueden obstruir una malla convencional. Cuando el taponamiento es frecuente, conviene evaluar alternativas como las mallas TV Rod o autolimpiantes.

    ¿Pueden adaptarse a una máquina de cribado existente?

    Sí. La malla puede configurarse según las dimensiones del piso de cribado, el sentido del tejido y el sistema de fijación. Para revisar la compatibilidad se necesitan el ancho, largo, tipo de gancho o doblez y, de ser posible, fotografías o el modelo del equipo.

    ¿Qué información necesito para solicitar una cotización?

    Indica el material que vas a clasificar, tamaño máximo de alimentación, abertura requerida, humedad, capacidad aproximada, dimensiones de la malla, diámetro del alambre y sistema de fijación. Las fotografías del montaje actual ayudan a reducir errores de selección.

    ¿Cómo saber cuándo es necesario cambiar la malla?

    Revisa si existen alambres rotos o deformados, aberturas ensanchadas, pérdida de tensión o variaciones en la granulometría obtenida. También conviene inspeccionar los apoyos y el sistema de tensión, porque una instalación deficiente puede deteriorar prematuramente la malla nueva.
